風速儀表自動檢定裝置

產品介紹

•  ，可實現溫度、氣壓、微差壓等參數自動測量、數據自動處理，風速自動控制，配合現有的礦用風洞（或更新風洞），是風速表、電子風速表、風速傳感器等計量器具的理想檢定裝置。裝置主要特點：
  • 溫度、氣壓、微差壓等參數自動測量；
  • 數據自動處理，原始數據長期保存；
  • 風洞風速采用變頻技術自動設定和控制；
  • 可執行自動檢定、逐點檢定、或單點檢定；
  • 檢定證書、校準曲線，原始記錄自動打印；
  • 裝置的主機及風速表檢測儀的界面設計開放，方便人機對話，便于修改和設定相關參數。如皮托管系數、孔板修正系數、檢定點數、采樣時間間隔等參數；
  • 風速表檢測儀采用大屏幕液晶顯示，可單獨工作。

二 裝置的組成及工作原理

            溫  度

            氣  壓         風速表          主機          打印機

            微差壓         檢測儀

風速表

變頻電機

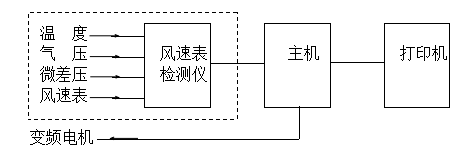

•  1  KFZ型礦用風洞自動檢測控制裝置組成示意圖
•

其工作原理是，操作者通過主機或從機（風速表檢測儀）完成相關參數設定和修改后，主機控制變頻器起動風洞風機，首先測定風表的啟動風速，然后按事先設定的檢定點數檢定風速表示值誤差。檢定中，從機（風速表檢測儀）分別采集溫度、氣壓、微差壓（經皮托管或孔板），風速表轉速（經激光光電傳感器）等參數，經處理后，在大屏幕液晶顯示器上顯示出來，同時經RS-232接口上轉給主機，由主機保存處理，最終打印出原始記錄、檢定證書和校準曲線。

  三 主要配置及技術指標

3.1 主機

• 大眾工控；
• 純平或液晶彩顯；
• MOTAR 160GB以上硬盤；
• 1GB以上內存；。
• 多串口控制卡。

3.2 打印機：激光（彩色）打印機。

3.3 風速檢測儀

• 顯示方式    LCD 液晶顯示器，點陣數為240×128
• 輸出方式    RS-232接口

3.3.1溫度

• 傳感器：    Pt100
• 測量范圍： （0～50）℃
• 分辨率：    0.01℃

3.3.2氣壓

• 傳感器：    絕壓傳感器
• 測量范圍： （80～110）kPa
• 允許誤差：  ±0.04kPa
• 分辨率：    0.01kPa

3.3.3微差壓

• 傳感器：    微差壓計傳感器
• 測量范圍： （0～600）Pa、（0～1000）Pa、
• 允許誤差：  ±0.1%FS+1個字
• 分辨率：    0.1Pa

3.4 轉數

• 傳感器：     激光光電傳感器
• 計數速率：   1MHz
• 脈沖周期間隔：1μs

3.5 變頻器

•  VFD）或富士（5G11S）高功能低噪音系列
•     RS-485接口
•     2.2kw～40kw
•     11A～17A
•     3Φ220V

3.6 使用條件

•     5℃～40℃   相對濕度：≤85%
•      AC220V±10%  50Hz±20%

3.7自動檢測控制裝置場地要求：

自動檢測控制裝置長×寬×高   約1.5m×0.9m×高1.5m。

進入房間門的開度：寬×高   約1m×高1.8m
